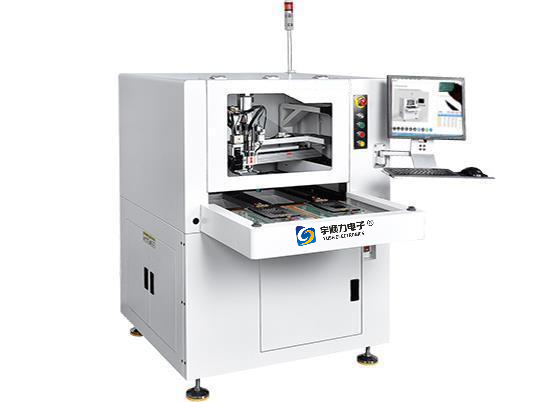

PCB全自动分板机
详细的产品说明
一。技术规格：
1.单面工作尺寸：350mm X 450mm
2.双工作台同时进出：700mm X 450mm
3. XY交流伺服速度：0-1000mm/sec
4. Z交流伺服速度：0-800mm/sec
5、XY重复精度：±0.01mm
6.切割精度：±0.02mm
7、CCD相机校准精度：±0.01mm
8.板应力值：300uε以下
9. NSK主轴转速：Max.60,000rpm
10.刀具直径：0.8-2.3mm
11、PCB板切割厚度：0.2mm-6.0mm
12、除尘器功率：3HP（选配5HP）
13、集尘柜尺寸：640mm×785mm×1760mm（D×W×H）
14.机器尺寸：1220mm×1430mm×1520mm(D×W×H)
15、主机+除尘器重量：900KG
二。描述设备配置
1.双工作台结构
全自动PCB分板机YSL-880L采用双滑轨气缸双平台操作。可同时切割不同类型的产品，大大减少取放盘的等待时间。同时可将双平台改为大型单平台，增加工作尺寸，大大提高设备的灵活性。
2、下真空主轴结构
一个。YSL-880L采用高速进口主轴切板，大大降低了切削应力，精度高，惯性小，响应快。
湾。铣刀检测系统，实时监控铣刀状态，有效防止切削后继续跑的现象。
C。全新的视觉系统，均匀的环形光源，亮度调节功能，使不同类型的Mark点更好的识别，适用于如镀锡、镀铜、镀金、喷锡，以及各类不同颜色的PCB。整个系统具有视觉对位补偿功能。
三、抽吸方式的结构
漏斗密封设计，吸入口采用45度斜角，减少粉尘在内部产生涡流现象。
四.CNC专用控制器
独立的CNC专用控制器集成控制部分，回路控制稳定性强、精度高、响应传输快、抗干扰能力强。
五、除尘机
YSL-880L全自动PCB分板机采用高效电机及风叶，吸力大，内置涤纶针刺毡集尘袋，空隙大，透气性好，抗氧化性强，噪音可控制在80分贝以内。
-----欢迎客户持基板分板机相关样品或寄样前来试机评估！------
基板分板机宇顺力多年的专业分板机设备全球供应商◆苏州东莞宇顺力专业设计,生产及销售:PCB分板机,走刀式分板机,灯条分板机,多刀分板机,led分板机,气动分板机,全自动分板机,铡刀式分板机,曲线分板机,V槽分板机,vcut分板机,冲压分板机,LED灯条分板机,led铝基板分板机,邮票孔分板机,PCB切板机,线路板分板机,自动分板机,冲床分板机,铝基板分板机,FPC分板机等。
基板分板机苏州东莞宇顺力分板机设备主要应用于：基板分板机通信设备,智能手机,平板电脑,计算机电路板,家用电器,安防电子,LED照明等的各种PCB板，FR4 PCB，FR6 PCB，柔性线路板(FPC)，软硬板，铝基板，铜基板裂片机，LED灯条等等
苏州市宇顺力电子有限公司
华南地址：（总部） 广东省东莞市涌头村山泉路十号
电话/TEl：0769-88087410
刘小姐咨询电话： 13862072520
华东地址：江苏省苏州市昆山市金阳东路1068号（国瑞产业园）
电话/TEl：0512-62751429
曹先生咨询电话：13450659407
邮箱/Mail：seles@hk-yush.com
经营范围：激光基板分板机，全自动铣刀分板机，在线PCB Router机，PCB,FPC,基板，铜基板铝基板切割分板分切模具、冲压分板机裂片机，punching机非标自动化定制全自动MCPCB分板机#字型自动分板机 FPC激光分板设备灯条分板器FPC分板机PCB板分板机V cut 开料机冲床分板机 ，基板脉冲焊接机,基板排线焊接机,基板光器件模块热压机 锡膏丝印机 焊锡印刷机 在线/离线选择性波峰焊 V切割机 PCB引线切割机 V切机
